รายละเอียดสินค้า
สถานที่กำเนิด: ฉางโจว เจียงซู ประเทศจีน
ชื่อแบรนด์: Lingman
หมายเลขรุ่น: 4H-06
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD 550-1650 set
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 7-15 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที, แอล/ซี
สามารถในการผลิต: 200 ชุดต่อเดือน
ชื่อผลิตภัณฑ์: |
ไฮดรอลิกผ่านรูเชย |
จังหวะลิ่ม: |
12mm |
จังหวะก้ามปู/เส้นผ่านศูนย์กลาง: |
5.5MM |
เส้นผ่านศูนย์กลางหนีบ: |
15-168mm |
แม็กซ์ ดี.บี.พูล: |
21.7KN |
Max. แม็กซ์ clamping force แรงหนีบ: |
56.9KN |
Max. แม็กซ์ numbers of revolutions จำนวนรอบการปฏิวัติ: |
5100 รอบต่อนาที |
น้ำหนัก: |
14.5กก. |
แม็กซ์ แรงดันใช้งาน: |
2.81Mpa |
กระบอกสูบโรตารี่ที่ใช้บังคับ: |
TH-646 |
ชื่อผลิตภัณฑ์: |
ไฮดรอลิกผ่านรูเชย |
จังหวะลิ่ม: |
12mm |
จังหวะก้ามปู/เส้นผ่านศูนย์กลาง: |
5.5MM |
เส้นผ่านศูนย์กลางหนีบ: |
15-168mm |
แม็กซ์ ดี.บี.พูล: |
21.7KN |
Max. แม็กซ์ clamping force แรงหนีบ: |
56.9KN |
Max. แม็กซ์ numbers of revolutions จำนวนรอบการปฏิวัติ: |
5100 รอบต่อนาที |
น้ำหนัก: |
14.5กก. |
แม็กซ์ แรงดันใช้งาน: |
2.81Mpa |
กระบอกสูบโรตารี่ที่ใช้บังคับ: |
TH-646 |
1. คำอธิบาย

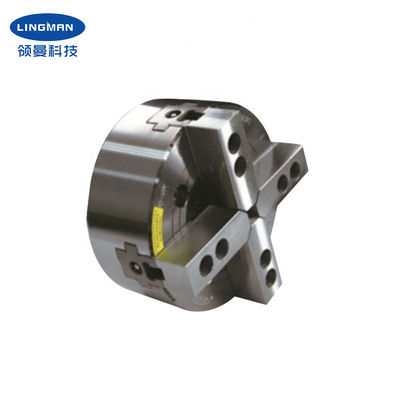

หัวจับมีโครงสร้างรูทะลุขนาดใหญ่ และก้ามปูทั้งสี่ตัวมีรูปทรงลิ่ม ซึ่งเหมาะอย่างยิ่งสำหรับการยึดวัตถุรูปทรงพิเศษพื้นผิวเลื่อนทั้งหมดชุบแข็ง กราวด์แม่นยำ และหล่อลื่นโดยตรงนอกจากนี้ยังมีความแข็งแกร่งสูงและความแม่นยำในการจับยึดสูง
หัวจับมีความแข็งแรงและทนทาน และทำงานได้อย่างราบรื่นด้วยความเร็วสูงความสามารถในการทำซ้ำตำแหน่งสูงและแรงจับยึดขนาดใหญ่ เหมาะสำหรับการผลิตแบบอัตโนมัติการออกแบบรูทะลุสามารถใช้กับการตัดเฉือนชิ้นงานขนาดยาวได้
ปลอกรัดช่วยลดน้ำหนักของเครื่องกลึงและเพิ่มอายุการใช้งานการเชื่อมต่อของกระบอกสั้นเป็นไปตามมาตรฐานแห่งชาติ และลูกค้าไม่จำเป็นต้องเปลี่ยนโครงสร้างของเครื่องกลึง แต่ต้องการเพียงหน้าแปลนขนาดเดียวกับหัวจับเท่านั้น ซึ่งสามารถติดตั้งได้ง่ายในเวลาอันสั้น
นอกจากขนาด 15 นิ้วแล้ว ยังมีหัวจับขนาดต่างๆ เช่น 4 นิ้ว 5 นิ้ว 6 นิ้ว 8 นิ้ว 12 นิ้ว และ 18 นิ้วอีกด้วยหัวจับแบบกำหนดเองยังมีให้ตามแบบและข้อกำหนดของคุณ
2. พารามิเตอร์ประสิทธิภาพ
หมายเลขรุ่น |
4H-06A5 |
จังหวะลิ่ม |
12mm |
จังหวะก้ามปู/เส้นผ่านศูนย์กลาง |
5.5mm |
เส้นผ่านศูนย์กลางหนีบ |
15-168mm |
แม็กซ์DB ดึง |
21.6KN |
แม็กซ์แรงหนีบ |
56.8KN |
น้ำหนัก |
14.3KG |
แรงดันใช้งานสูงสุด |
2.8Mpa |
แม็กซ์การปฏิวัติตัวเลข |
5,000 รอบต่อนาที |
กระบอกสูบโรตารี่ที่ใช้บังคับ |
TH-646 |
3. ขนาด
ข้อมูลจำเพาะ | อา | บี | ค | ดี | D1 | D2 | อี | E1 | F | จีแม็กซ์ | จีมิน | ชม | เจ |
4H-06A5 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. ข้อดี
ก.การออกแบบจังหวะเต็ม |
ข.แอพพลิเคชั่นที่หลากหลาย โปรไฟล์การประมวลผลที่หลากหลาย |
ค.ความแม่นยำในการวางตำแหน่งซ้ำสูง |
ง.ค่าบำรุงรักษาต่ำ อายุการใช้งานยาวนาน |
อีมีให้เลือกหลายแบบ |
5. บริการของเรา
ก.เราเป็นโรงงานโดยตรงด้วยราคาที่ดีและเวลานำที่รวดเร็ว |
ข.ทีมออกแบบมืออาชีพทำงานร่วมกับคุณ |
ส.ทีมงาน QC มืออาชีพเพื่อรับประกันคุณภาพสูง |
ง.ให้บริการ OEM และ ODM |
