รายละเอียดสินค้า
สถานที่กำเนิด: ฉางโจวมณฑลเจียงซูประเทศจีน
ชื่อแบรนด์: Lingman
หมายเลขรุ่น: 3H-08
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชุด
ราคา: USD 265-780 set
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 7-15 วันทำงาน
เงื่อนไขการชำระเงิน: T / T, L / C
สามารถในการผลิต: 200 ชุดต่อเดือน
ชื่อผลิตภัณฑ์: |
Hydraulic Chuck |
ลิ่มจังหวะ: |
16mm |
จังหวะ / เส้นผ่านศูนย์กลางของกรงเล็บ: |
7.4mm |
เส้นผ่านศูนย์กลางหนีบ: |
13-210 มม |
Max. สูงสุด DB pull ดึง DB: |
34.3KN |
Max. สูงสุด clamping force แรงยึด: |
85.8KN |
Max. สูงสุด numbers of revolutions จำนวนการปฏิวัติ: |
5,000 รอบต่อนาที |
น้ำหนัก: |
25kg |
Max. ความดันการทำงาน: |
2.8Mpa |
กระบอกหมุนที่ใช้งานได้: |
TH-852 |
ชื่อผลิตภัณฑ์: |
Hydraulic Chuck |
ลิ่มจังหวะ: |
16mm |
จังหวะ / เส้นผ่านศูนย์กลางของกรงเล็บ: |
7.4mm |
เส้นผ่านศูนย์กลางหนีบ: |
13-210 มม |
Max. สูงสุด DB pull ดึง DB: |
34.3KN |
Max. สูงสุด clamping force แรงยึด: |
85.8KN |
Max. สูงสุด numbers of revolutions จำนวนการปฏิวัติ: |
5,000 รอบต่อนาที |
น้ำหนัก: |
25kg |
Max. ความดันการทำงาน: |
2.8Mpa |
กระบอกหมุนที่ใช้งานได้: |
TH-852 |
1. คำอธิบาย

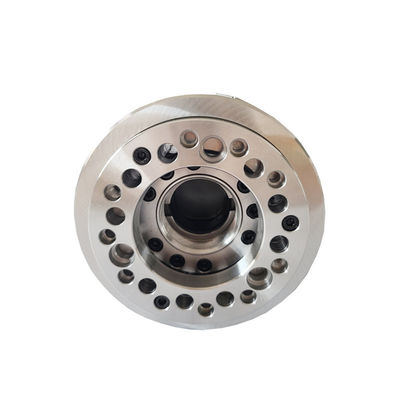

หัวจับนี้เป็นหัวจับแบบกลวงสามขากรรไกรมีชุดขากรรไกรอ่อนสามชุดและข้อต่อหน้าแปลน (การเชื่อมต่อแบบ A)มีการใช้วัสดุเหล็กอัลลอยด์ขั้นสูง ทั้งหมดนี้มีพื้นผิวโดยการชุบแข็งเพื่อเพิ่มความแม่นยำและความทนทานรองรับแรงจับยึดขนาดใหญ่ที่ความเร็วสูงและสามารถป้อนชิ้นงานได้
หัวจับมีความแข็งและทนทาน และสามารถทำงานได้อย่างราบรื่นด้วยความเร็วสูงนอกจากนี้ยังมีความแม่นยำสูงสำหรับการวางตำแหน่งซ้ำและแรงหนีบขนาดใหญ่และเหมาะสำหรับการผลิตอัตโนมัติการออกแบบรูทะลุสามารถใช้สำหรับการประมวลผลชิ้นงานที่มีขนาดยาวได้
หัวจับสามารถลดน้ำหนักของเครื่องกลึงและเพิ่มอายุการใช้งานได้การเชื่อมต่อกระบอกสั้นได้รับการยืนยันใน GB และลูกค้าไม่จำเป็นต้องเปลี่ยนโครงสร้างของเครื่องกลึงแต่ต้องการหน้าแปลนที่มีขนาดเท่ากันของหัวจับ จากนั้นจึงสามารถติดตั้งได้ง่ายภายในเวลาอันสั้น
2. พารามิเตอร์ประสิทธิภาพ
หมายเลขรุ่น |
3H-08 |
จังหวะลิ่ม |
16mm |
จังหวะก้ามปู/เส้นผ่านศูนย์กลาง |
7.4mm |
เส้นผ่านศูนย์กลางหนีบ |
13-210mm |
แม็กซ์ดึงฐานข้อมูล |
34.3KN |
แม็กซ์แรงหนีบ |
85.8KN |
น้ำหนัก |
25KG |
แรงดันใช้งานสูงสุด |
2.8Mpa |
แม็กซ์การปฏิวัติตัวเลข |
5,000 รอบต่อนาที |
กระบอกสูบโรตารี่ที่ใช้บังคับ |
TH-852 |
3.ขนาด
ข้อมูลจำเพาะ | อา | บี | ค | ดี | D1 | D2 | อี | E1 | F | จีแม็กซ์ | จีมิน | โฮ | เจ |
3H-08A5 | 210 | 109 | 170 | 133.4 | 82.56 | 104.8 | 5 | 23 | 52 | 37.5 | 21.5 | 20.5 | 30 |
4. ข้อดี
ก.การออกแบบจังหวะเต็ม |
ข.แอพพลิเคชั่นที่หลากหลาย โปรไฟล์การประมวลผลที่หลากหลาย |
ค.ความแม่นยำในการวางตำแหน่งซ้ำสูง |
ง.ค่าบำรุงรักษาต่ำ อายุการใช้งานยาวนาน |
อีมีให้เลือกหลายแบบ |
5. สายการผลิต
6. บริการของเรา
ก.เราเป็นโรงงานโดยตรงด้วยราคาที่ดีและเวลานำที่รวดเร็ว |
ข.ทีมออกแบบมืออาชีพทำงานร่วมกับคุณ |
ส.ทีมงาน QC มืออาชีพเพื่อรับประกันคุณภาพสูง |
ง.ให้บริการ OEM และ ODM |
