รายละเอียดสินค้า
สถานที่กำเนิด: ฉางโจวมณฑลเจียงซูประเทศจีน
ชื่อแบรนด์: Lingman
หมายเลขรุ่น: 3H-06
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชุด
ราคา: USD 265-780 set
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 7-15 วันทำงาน
เงื่อนไขการชำระเงิน: T / T, L / C
สามารถในการผลิต: 200 ชุดต่อเดือน
ชื่อผลิตภัณฑ์: |
Hydraulic Chuck |
ลิ่มจังหวะ: |
12mm |
จังหวะ / เส้นผ่านศูนย์กลางของกรงเล็บ: |
5.5mm |
เส้นผ่านศูนย์กลางหนีบ: |
15-168 มม |
Max. สูงสุด DB pull ดึง DB: |
21.5KN |
Max. สูงสุด clamping force แรงยึด: |
56.8KN |
Max. สูงสุด numbers of revolutions จำนวนการปฏิวัติ: |
6000 รอบต่อนาที |
น้ำหนัก: |
13.7 กก |
Max. ความดันการทำงาน: |
2.8Mpa |
กระบอกหมุนที่ใช้งานได้: |
TH-646 |
ชื่อผลิตภัณฑ์: |
Hydraulic Chuck |
ลิ่มจังหวะ: |
12mm |
จังหวะ / เส้นผ่านศูนย์กลางของกรงเล็บ: |
5.5mm |
เส้นผ่านศูนย์กลางหนีบ: |
15-168 มม |
Max. สูงสุด DB pull ดึง DB: |
21.5KN |
Max. สูงสุด clamping force แรงยึด: |
56.8KN |
Max. สูงสุด numbers of revolutions จำนวนการปฏิวัติ: |
6000 รอบต่อนาที |
น้ำหนัก: |
13.7 กก |
Max. ความดันการทำงาน: |
2.8Mpa |
กระบอกหมุนที่ใช้งานได้: |
TH-646 |
1. คำอธิบาย

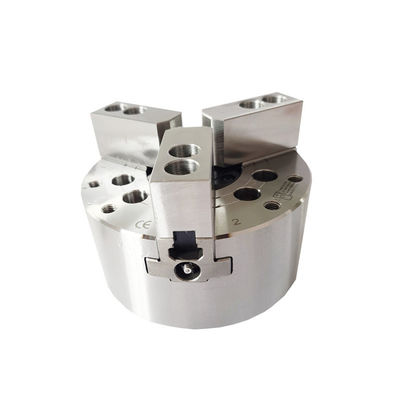

หัวจับของเรามีโครงสร้างเป็นรูทะลุขนาดใหญ่ และมีปากจับ 3 ตัวในรูปทรงลิ่ม เหมาะอย่างยิ่งสำหรับการจับยึดวัตถุรูปทรงพิเศษพื้นผิวเลื่อนทั้งหมดได้รับการประมวลผลผ่านการชุบแข็ง การเจียรที่แม่นยำ และการหล่อลื่นโดยตรงนอกจากนี้ยังมีความแข็งแกร่งสูงและความแม่นยำในการจับยึดสูง
หัวจับมีความแข็งและทนทาน และสามารถทำงานได้อย่างราบรื่นด้วยความเร็วสูงนอกจากนี้ยังมีความแม่นยำสูงสำหรับการวางตำแหน่งซ้ำและแรงหนีบขนาดใหญ่และเหมาะสำหรับการผลิตอัตโนมัติการออกแบบรูทะลุสามารถใช้สำหรับการประมวลผลชิ้นงานที่มีขนาดยาวได้
หัวจับสามารถลดน้ำหนักของเครื่องกลึงและเพิ่มอายุการใช้งานได้การเชื่อมต่อกระบอกสั้นได้รับการยืนยันใน GB และลูกค้าไม่จำเป็นต้องเปลี่ยนโครงสร้างของเครื่องกลึงแต่ต้องการหน้าแปลนที่มีขนาดเท่ากันของหัวจับ จากนั้นจึงสามารถติดตั้งได้ง่ายภายในเวลาอันสั้น
2. พารามิเตอร์ประสิทธิภาพ
|
หมายเลขรุ่น |
3H-06 |
|
จังหวะลิ่ม |
12mm |
|
จังหวะก้ามปู/เส้นผ่านศูนย์กลาง |
5.5mm |
|
เส้นผ่านศูนย์กลางหนีบ |
15-168mm |
|
แม็กซ์ดึงฐานข้อมูล |
21.5KN |
|
แม็กซ์แรงหนีบ |
56.8KN |
|
น้ำหนัก |
13.7KG |
|
แรงดันใช้งานสูงสุด |
2.8Mpa |
|
แม็กซ์การปฏิวัติตัวเลข |
6000 รอบต่อนาที |
|
กระบอกสูบโรตารี่ที่ใช้บังคับ |
TH-646 |
3.ขนาด
| ข้อมูลจำเพาะ | อา | บี | ค | ดี | D1 | D2 | อี | E1 | F | จีแม็กซ์ | จีมิน | โฮ | เจ |
| 3H-06 | 168 | 91 | 140 | 104.8 | 82.56 | 116 | 5 | 15 | 45 | 26 | 14 | 19 | 20 |
4. ข้อดี
| ก.การออกแบบจังหวะเต็ม |
| ข.แอพพลิเคชั่นที่หลากหลาย โปรไฟล์การประมวลผลที่หลากหลาย |
| ค.ความแม่นยำในการวางตำแหน่งซ้ำสูง |
| ง.ค่าบำรุงรักษาต่ำ อายุการใช้งานยาวนาน |
|
อีมีให้เลือกหลายแบบ |
5. สายการผลิต
6. บริการของเรา
| ก.เราเป็นโรงงานโดยตรงด้วยราคาที่ดีและเวลานำที่รวดเร็ว |
| ข.ทีมออกแบบมืออาชีพทำงานร่วมกับคุณ |
| ส.ทีมงาน QC มืออาชีพเพื่อรับประกันคุณภาพสูง |
| ง.ให้บริการ OEM และ ODM |
