รายละเอียดสินค้า
สถานที่กำเนิด: ฉางโจวมณฑลเจียงซูประเทศจีน
ชื่อแบรนด์: Lingman
หมายเลขรุ่น: 3H-10
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 5 ชุด
ราคา: USD 265-780 set
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 7-15 วันทำงาน
เงื่อนไขการชำระเงิน: T / T, L / C
สามารถในการผลิต: 200 ชุดต่อเดือน
ชื่อผลิตภัณฑ์: |
Hydraulic Chuck |
ลิ่มจังหวะ: |
19mm |
จังหวะ / เส้นผ่านศูนย์กลางของกรงเล็บ: |
8.8mm |
เส้นผ่านศูนย์กลางหนีบ: |
31-254 มม |
Max. สูงสุด DB pull ดึง DB: |
42.6KN |
Max. สูงสุด clamping force แรงยึด: |
110.7KN |
Max. สูงสุด numbers of revolutions จำนวนการปฏิวัติ: |
4200 รอบต่อนาที |
น้ำหนัก: |
41.5 กก |
Max. ความดันการทำงาน: |
2.7Mpa |
กระบอกหมุนที่ใช้งานได้: |
TH-1075 |
ชื่อผลิตภัณฑ์: |
Hydraulic Chuck |
ลิ่มจังหวะ: |
19mm |
จังหวะ / เส้นผ่านศูนย์กลางของกรงเล็บ: |
8.8mm |
เส้นผ่านศูนย์กลางหนีบ: |
31-254 มม |
Max. สูงสุด DB pull ดึง DB: |
42.6KN |
Max. สูงสุด clamping force แรงยึด: |
110.7KN |
Max. สูงสุด numbers of revolutions จำนวนการปฏิวัติ: |
4200 รอบต่อนาที |
น้ำหนัก: |
41.5 กก |
Max. ความดันการทำงาน: |
2.7Mpa |
กระบอกหมุนที่ใช้งานได้: |
TH-1075 |
1. คำอธิบาย

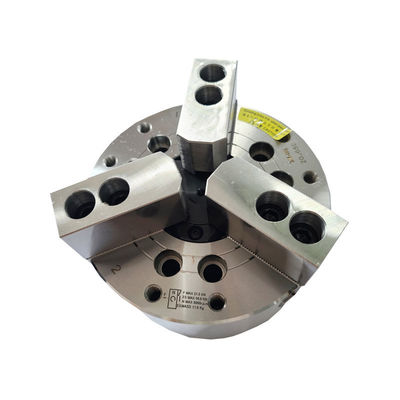

หัวจับของเราคือปากคีบ 3 แฉกแบบลิ่มที่มีรูทะลุขนาดใหญ่ จึงสามารถแปรรูปวัสดุแท่งและทำชิ้นงานเหมาะสำหรับการยึดชิ้นส่วนของชิ้นงานที่สอดเข้าไปในรูเจาะทะลุ ตรวจสอบที่นั่ง หรือแก้ไขข้อกำหนดของระบบหล่อเย็นสปินเดิล
มีกระบอกสูบอยู่ในหัวจับ ดังนั้นจึงไม่จำเป็นต้องใช้กระบอกสูบและคานเลื่อนเมื่อทำการติดตั้งเพียงแค่ต้องเชื่อมต่อหัวจับกับไจเรเตอร์น้ำมันที่ปลายแกนหมุนด้วยท่อคูเปอร์
นอกจากนี้ยังมีการเชื่อมต่อแบบแปลน (การเชื่อมต่อแบบ A)ลูกค้าสามารถติดตั้งหัวจับได้ง่ายไม่จำเป็นต้องเปลี่ยนโครงสร้างของเครื่องกลึง เพียงแต่ต้องการหน้าแปลนที่เข้าชุดกันประหยัดเวลาในการติดตั้งได้มาก
2. พารามิเตอร์ประสิทธิภาพ
|
หมายเลขรุ่น |
3H-10 |
|
จังหวะลิ่ม |
19mm |
|
จังหวะกรงเล็บ/เส้นผ่านศูนย์กลาง |
8.8 มม. |
|
เส้นผ่านศูนย์กลางหนีบ |
31-254mm |
|
แม็กซ์ดึงฐานข้อมูล |
42.6KN |
|
แม็กซ์แรงหนีบ |
110.7KN |
|
น้ำหนัก |
41.5KG |
|
แรงดันใช้งานสูงสุด |
2.7Mpa |
|
แม็กซ์การปฏิวัติตัวเลข |
4200 รอบต่อนาที |
|
กระบอกหมุนที่ใช้บังคับ |
TH-1075 |
3.ขนาด
| ข้อมูลจำเพาะ | อา | บี | ค | ดี | D1 | D2 | อี | E1 | F | จีแม็กซ์ | จีมิน | โฮ | เจ |
| 3H-10A6 | 254 | 120 | 220 | 171.4 | 106.38 | 133.4 | 5 | 25 | 75 | 33.5 | 14.5 | 25 | 45 |
4. ข้อดี
| ก.การออกแบบจังหวะเต็ม |
| ข.การใช้งานที่หลากหลาย การกระจายโปรไฟล์การประมวลผล |
| ค.ความแม่นยำในการวางตำแหน่งซ้ำสูง |
| ง.ค่าบำรุงรักษาต่ำ อายุการใช้งานยาวนาน |
|
อีมีให้เลือกหลายแบบ |
5. สายการผลิต
6. บริการของเรา
| ก.เราเป็นโรงงานโดยตรงด้วยราคาที่ดีและเวลานำที่รวดเร็ว |
| ข.ทีมออกแบบมืออาชีพทำงานร่วมกับคุณ |
| ส.ทีมงาน QC มืออาชีพเพื่อรับประกันคุณภาพสูง |
| ง.ให้บริการ OEM และ ODM |
