| MOQ: | 1 ชุด |
| ราคา: | USD 2500-3000/set |
| การบรรจุแบบมาตรฐาน: | กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 15-20 วันทำงาน |
| วิธีการชำระเงิน: | T / T, L / C |
| ความสามารถในการจัดหา: | 100 ชุดต่อเดือน |
1. คำอธิบาย

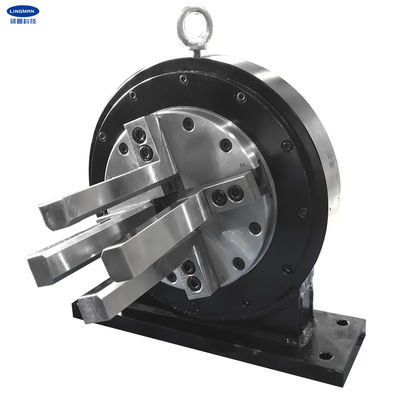

ผลิตภัณฑ์นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับเครื่องตัดท่อเลเซอร์ตัวผลิตภัณฑ์สามารถใช้เป็นแกนหมุนอิสระโดยมีหัวจับอยู่ตรงกลางซึ่งสามารถยึดชิ้นงานให้แน่นและหมุนได้ในเวลาเดียวกัน
ช่องอากาศเข้าที่หมุนได้สามารถรับรู้ได้ผ่านตัวหมุนที่ติดตั้งที่หางเพื่อให้สามารถจับยึดและคลายตัวได้อย่างรวดเร็วแหล่งอากาศทำงานใช้หลักการของการจ่ายอากาศอย่างต่อเนื่อง
หลังจากที่ฐานผลิตภัณฑ์ได้รับการแก้ไขแล้ว ให้เชื่อมต่อมอเตอร์ที่เข้าชุดกับเฟือง และเชื่อมต่อแหล่งอากาศอัด (0.4-0.9Mpa) เพื่อให้จับยึดและขับเคลื่อนชิ้นงานให้หมุนใช้เป็นหลักในการจับยึดชิ้นงาน การหมุน และการป้อนด้านหน้าและด้านหลัง
เนื่องจากความยาวของชิ้นส่วนที่ประมวลผลโดยเครื่องตัดเป็นเวลานาน มักจะติดตั้งหัวจับหางและหัวจับหลักที่เข้าคู่กันบนอุปกรณ์
ผลิตภัณฑ์นี้เป็นโครงสร้างการจัดกึ่งกลางแบบซิงโครนัสอัตโนมัติแบบสี่กรงเล็บพร้อมจุดศูนย์กลางที่มั่นคงแนะนำให้ใช้ในเครื่องรวมท่อแบบแผ่นและสามารถตัดแผ่นท่อสี่เหลี่ยมและวงกลมได้
2. พารามิเตอร์ประสิทธิภาพ
|
W160A-25 |
|
25mm |
|
4.8KN |
|
0.4-0.9MPa |
|
500r / นาที |
|
15-160mm |
|
150mm |
|
0.1kg.m2 |
|
21กก. |
|
44กก. |
3.ขนาด
| ข้อมูลจำเพาะ | อา | บี | B1 | ค | ดี | อี | F | G | โฮ | ผม | เจ | หลี่ | เอ็ม | นู๋ | อู๋ | R | ส | ตู่ |
| W160A-25 | 280 | 150 | 290 | 295 | 120 | 85 | 245 | 94 | 0 | 130 | 152 | 11 | 16 | 5 | 12 | 6-M8 | 13 | 265 |
4. ข้อดี
| ก.การออกแบบจังหวะเต็ม |
| ข.แอพพลิเคชั่นที่หลากหลาย โปรไฟล์การประมวลผลที่หลากหลาย |
| ค.ความแม่นยำในการวางตำแหน่งซ้ำสูง |
| ง.ค่าบำรุงรักษาต่ำ อายุการใช้งานยาวนาน |
|
อีมีให้เลือกหลายแบบ e.2 กรงเล็บแบบหวีหรือแบบร่องร่อง |
5. สายการผลิต
6. บริการของเรา
| ก.เราเป็นโรงงานโดยตรงด้วยราคาที่ดีและเวลานำที่รวดเร็ว |
| ข.ทีมออกแบบมืออาชีพทำงานร่วมกับคุณ |
| ค.ทีมงาน QC มืออาชีพเพื่อรับประกันคุณภาพสูง |
| ง.ให้บริการ OEM และ ODM |
|
|
