| MOQ: | 1 ชุด |
| ราคา: | USD 780-820 set |
| การบรรจุแบบมาตรฐาน: | กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 7-15 วันทำงาน |
| วิธีการชำระเงิน: | T / T, L / C |
| ความสามารถในการจัดหา: | 200 ชุดต่อเดือน |
1. คำอธิบาย

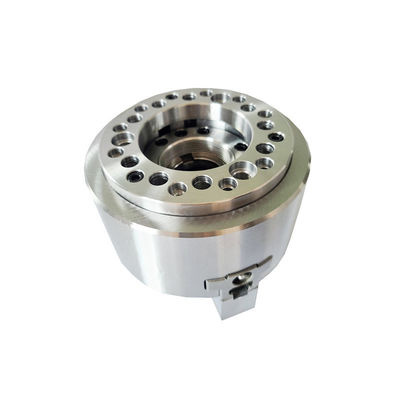

บริษัทของเราเป็นผู้ผลิตมืออาชีพในการผลิตหัวจับทั้งสำหรับเครื่องกลึง CNC และเครื่องตัดเลเซอร์หัวจับของเราคือปากคีบ 3 แฉกแบบลิ่มที่มีรูทะลุขนาดใหญ่ จึงสามารถแปรรูปวัสดุแท่งและทำชิ้นงานได้เหมาะสำหรับการยึดชิ้นส่วนของชิ้นงานที่สอดเข้าไปในรูเจาะทะลุ ตรวจสอบที่นั่ง หรือแก้ไขข้อกำหนดของระบบหล่อเย็นสปินเดิล
มีกระบอกสูบอยู่ในหัวจับ ดังนั้นจึงไม่จำเป็นต้องใช้กระบอกสูบและคานเลื่อนเมื่อทำการติดตั้งเพียงแค่ต้องเชื่อมต่อหัวจับกับไจเรเตอร์น้ำมันที่ปลายแกนหมุนด้วยท่อคูเปอร์
นอกจากนี้ยังมีการเชื่อมต่อแบบแปลน (การเชื่อมต่อแบบ A)ลูกค้าสามารถติดตั้งหัวจับได้ง่ายไม่จำเป็นต้องเปลี่ยนโครงสร้างของเครื่องกลึง เพียงแต่ต้องการหน้าแปลนที่เข้าชุดกันประหยัดเวลาในการติดตั้งได้มาก
ยกเว้นขนาด 12 นิ้ว มีหัวจับขนาดต่างๆ เช่น 4 นิ้ว 5 นิ้ว 6 นิ้ว 8 นิ้ว 15 นิ้ว และ 18 นิ้วมีหัวจับแบบกำหนดเองตามแบบและข้อกำหนดของคุณ
2. พารามิเตอร์ประสิทธิภาพ
|
หมายเลขรุ่น |
3H-12 |
|
จังหวะลิ่ม |
23mm |
|
จังหวะก้ามปู/เส้นผ่านศูนย์กลาง |
10.6mm |
|
เส้นผ่านศูนย์กลางหนีบ |
34-304mm |
|
แม็กซ์ดึงฐานข้อมูล |
54.9KN |
|
แม็กซ์แรงหนีบ |
143.6KN |
|
น้ำหนัก |
59.5KG |
|
แรงดันใช้งานสูงสุด |
2.7Mpa |
|
แม็กซ์การปฏิวัติตัวเลข |
3300 รอบต่อนาที |
|
กระบอกสูบโรตารี่ที่ใช้บังคับ |
TH-1291 |
3.ขนาด
| ข้อมูลจำเพาะ | อา | บี | ค | ดี | D1 | D2 | อี | E1 | F | จีแม็กซ์ | จีมิน | โฮ | เจ |
| 3H-12A8 | 304 | 122 | 220 | 171.4 | 139.72 | 190 | 6 | 18 | 91 | 26 | 3 | 28 | 50 |
4. ข้อดี
| ก.การออกแบบจังหวะเต็ม |
| ข.แอพพลิเคชั่นที่หลากหลาย โปรไฟล์การประมวลผลที่หลากหลาย |
| ค.ความแม่นยำในการวางตำแหน่งซ้ำสูง |
| ง.ค่าบำรุงรักษาต่ำ อายุการใช้งานยาวนาน |
|
อีมีให้เลือกหลายแบบ |
5. สายการผลิต
6. บริการของเรา
| ก.เราเป็นโรงงานโดยตรงด้วยราคาที่ดีและเวลานำที่รวดเร็ว |
| ข.ทีมออกแบบมืออาชีพทำงานร่วมกับคุณ |
| ส.ทีมงาน QC มืออาชีพเพื่อรับประกันคุณภาพสูง |
| ง.ให้บริการ OEM และ ODM |
|
|
