| MOQ: | 1 ชุด |
| ราคา: | USD 4800-5200 set |
| การบรรจุแบบมาตรฐาน: | กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 10-15 วันทำการ |
| วิธีการชำระเงิน: | ที/ที, แอล/ซี |
| ความสามารถในการจัดหา: | 100 ชุดต่อเดือน |
1. คำอธิบาย

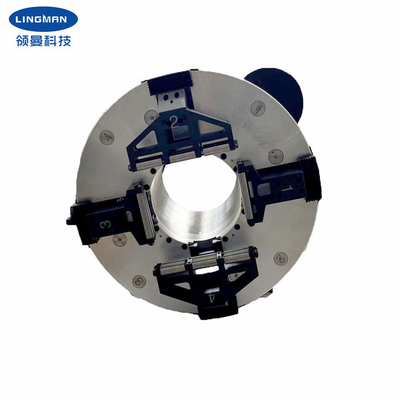

หัวจับเป็นหัวจับแบบสี่ขาเต็มจังหวะที่ออกแบบมาเป็นพิเศษสำหรับอุปกรณ์ตัดท่อด้วยเลเซอร์มีแกนหมุนอิสระที่อยู่ตรงกลางซึ่งสามารถจับชิ้นงานได้อย่างแน่นหนาและหมุนพร้อมกันได้หลังจากที่ฐานของผลิตภัณฑ์ได้รับการแก้ไขแล้ว เพียงแค่เพิ่มมอเตอร์รองรับและเชื่อมต่อกับเฟือง จากนั้นเชื่อมต่อแหล่งอากาศอัด (0.3-0.9mpa) เพื่อยึดชิ้นงานและขับเคลื่อนชิ้นงานให้หมุนหัวจับสำหรับการทำงานเต็มจังหวะ ไม่จำเป็นต้องปรับตำแหน่งของก้ามปูทั้งสี่สามารถคลิปท่อกลม ท่อสี่เหลี่ยม ท่อสี่เหลี่ยม ปรับปรุงประสิทธิภาพการผลิต.เมื่อเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกันในท้องตลาด หัวจับมีความแม่นยำในการหมุนและความแม่นยำในการทำซ้ำที่สูงกว่า รวมถึงแรงจับยึดที่สูงกว่า ความสูงตรงกลางที่ 315 มม. ช่วงแคลมป์ 8-228 มม.
ผลิตภัณฑ์นี้สามารถใช้กันอย่างแพร่หลายในเครื่องตัดท่อเลเซอร์แบบพิเศษและระบบเครื่องแปรรูปท่ออื่นๆ
2. พารามิเตอร์ประสิทธิภาพ
|
หมายเลขรุ่น |
G500D-230 |
| เล็บขบ | 220mm |
| แรงหนีบสูงสุด | 1.5KN |
| ความดันที่จัดสรรได้ | 0.3-0.9MPa |
| จำกัดความเร็ว | 150r / นาที |
| ช่วงหนีบ | 8-228mm |
| ความสูงตรงกลาง | 315mm |
| ความเฉื่อยในการหมุน |
4.18kg.㎡ |
| น้ำหนักชิ้นส่วนที่หมุนได้ | 124กก. |
| น้ำหนักทั้งหน่วย | 245กก. |
หมายเหตุ: ตัวเลขด้านบนเป็นพารามิเตอร์มาตรฐานนอกจากนี้เรายังสามารถออกแบบผลิตภัณฑ์ตามความต้องการพิเศษของลูกค้า.
3. ขนาด
| ข้อมูลจำเพาะ | อา | บี | B1 | ค | ดี | อี | F | จี | ชม | ฉัน | เจ | K | โอ | R | ส |
| G500D-230 | 420 | 315 | 600 | 615 | 220 | 60 | 380 | 368 | 230 | 265 | 250 | 490 | 6 | 12-M8 | 18X22 |
4. ข้อดี
| ก.การออกแบบจังหวะเต็ม |
| ข.แอพพลิเคชั่นที่หลากหลาย โปรไฟล์การประมวลผลที่หลากหลาย |
| ค.ความแม่นยำในการวางตำแหน่งซ้ำสูง |
| ง.ค่าบำรุงรักษาต่ำ อายุการใช้งานยาวนาน |
|
อีมีให้เลือกหลายแบบ e.1 แข็งหรือกลวง e.2 กรงเล็บแบบหวีหรือแบบร่องร่อง |
5. บริการของเรา
| ก.เราเป็นโรงงานโดยตรงด้วยราคาที่ดีและเวลานำที่รวดเร็ว |
| ข.ทีมออกแบบมืออาชีพทำงานร่วมกับคุณ |
| ค.ทีมงาน QC มืออาชีพเพื่อรับประกันคุณภาพสูง |
| ง.ให้บริการ OEM และ ODM |
6. สายการผลิต
|
|
