| MOQ: | 1 ชุด |
| ราคา: | USD 6600-7200 set |
| การบรรจุแบบมาตรฐาน: | กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 10-15 วันทำการ |
| วิธีการชำระเงิน: | ที/ที, แอล/ซี |
| ความสามารถในการจัดหา: | 500 ชุดต่อเดือน |
1. คำอธิบาย

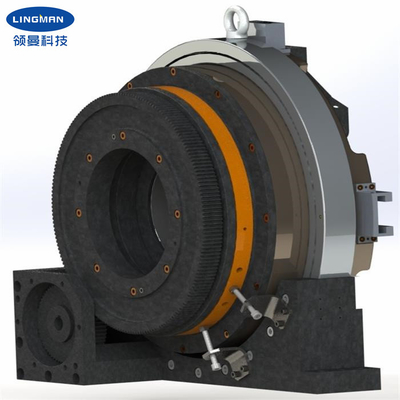

หัวจับโรตารี่แบบโรตารี่เลเซอร์ของเราได้รับการออกแบบมาเป็นหลักสำหรับเครื่องตัดท่อเลเซอร์หัวจับเลเซอร์ใช้สำหรับหนีบและป้อนท่อเมื่อตัดท่อสามารถยึดได้ไม่เพียงแค่ท่อกลมเท่านั้น แต่ยังสามารถยึดท่อสี่เหลี่ยม, ท่อรูปตัว L, ท่อรูปตัว H และอื่นๆ ได้หัวจับทำงานตลอดระยะชักเต็ม ไม่จำเป็นต้องปรับตำแหน่งสี่ขากรรไกร จึงสามารถปรับปรุงประสิทธิภาพการผลิตได้อย่างมากตัวนี้มีหัวจับตรงกลางที่สามารถจับชิ้นงานให้แน่นและหมุนได้ในเวลาเดียวกันหลังจากที่ฐานผลิตภัณฑ์ได้รับการแก้ไขแล้ว เฉพาะมอเตอร์ที่เข้าชุดกันเท่านั้นที่จะถูกเพิ่มและเชื่อมต่อกับเกียร์ จากนั้นจึงเชื่อมต่อแหล่งอากาศอัด (0.1-0.9Mpa) เพื่อให้จับยึดชิ้นงานและขับเคลื่อนชิ้นงานให้หมุน
สามารถจับยึดและคลายตัวได้อย่างรวดเร็วโดยการหมุนช่องรับอากาศจากด้านข้าง ถอดแหล่งอากาศออกก่อนทำงานหัวจับโรตารี่ลมชนิดนี้ควบคุมโดยการเปลี่ยนกระบอกสูบเดี่ยวและคู่ ซึ่งสร้างแรงจับยึดที่แตกต่างกัน ซึ่งมีข้อดีมากกว่าในการยึดท่อผนังบางและท่อสำหรับงานหนักเนื่องจากความยาวของชิ้นส่วนที่ประมวลผลโดยเครื่องตัดนั้นมีความยาวมาก หัวจับหลักที่ใช้เป็นตำแหน่งส่วนหัวของการตัดด้วยเลเซอร์และหัวจับป้อนเข้าที่เข้าคู่กันจึงมักติดตั้งเป็นคู่บนตัวเครื่อง หัวจับโรตารี่ Penumatic นี้ใช้กันอย่างแพร่หลายในท่อเลเซอร์พิเศษ เครื่องตัดและระบบเครื่องแปรรูปท่ออื่น ๆ
2. พารามิเตอร์ประสิทธิภาพ
| ชื่อผลิตภัณฑ์ | หัวจับโรตารี่นิวเมติก |
|
หมายเลขรุ่น |
G500C-225 |
| เล็บขบ | 200mm |
| แรงหนีบสูงสุด | 2.77KN |
| ความดันที่จัดสรรได้ | 0.1-0.9MPa |
| จำกัดความเร็ว | 130r / นาที |
| ช่วงหนีบ | 0-225mm |
| ความสูงตรงกลาง | 315mm |
| ความเฉื่อยในการหมุน | 6.1kg.㎡ |
| น้ำหนักชิ้นส่วนที่หมุนได้ | 140กก. |
| น้ำหนักทั้งหน่วย | 240กก. |
หมายเหตุ: ตัวเลขด้านบนเป็นพารามิเตอร์มาตรฐานนอกจากนี้เรายังสามารถออกแบบผลิตภัณฑ์ตามความต้องการพิเศษของลูกค้า.
3. ขนาด
| ข้อมูลจำเพาะ | อา | บี | B1 | ค | ดี | อี | F | G | ชม | ฉัน | เจ | K | โอ | R | ส |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | 10 | 8-M8 | 18X21 |
4. ข้อดี
| ก.หัวจับโรตารี่แบบหมุนด้วยลมแบบเต็มจังหวะ |
| ข.แอพพลิเคชั่นที่หลากหลาย โปรไฟล์การประมวลผลที่หลากหลาย |
| ค.ความแม่นยำในการวางตำแหน่งซ้ำสูง |
| ง.ค่าบำรุงรักษาต่ำ อายุการใช้งานยาวนาน |
|
อีมีให้เลือกหลายแบบ e.1 แข็งหรือกลวง e.2 กรงเล็บแบบหวีหรือแบบร่องร่อง |
5. บริการของเรา
| a. เราเป็นโรงงานโดยตรงที่มีราคาดีและเวลานำที่รวดเร็ว |
| b. ทีมงานออกแบบมืออาชีพทำงานร่วมกับคุณ |
| c. ทีมงาน QC มืออาชีพเพื่อรับประกันคุณภาพสูง |
| d. ให้บริการ OEM และ ODM |
6. สายการผลิต
|
|
