| MOQ: | 1 ชุด |
| ราคา: | USD 2600-3100/set |
| การบรรจุแบบมาตรฐาน: | กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 15-20 วันทำงาน |
| วิธีการชำระเงิน: | T / T, L / C |
| ความสามารถในการจัดหา: | 100 ชุดต่อเดือน |
1. คำอธิบาย

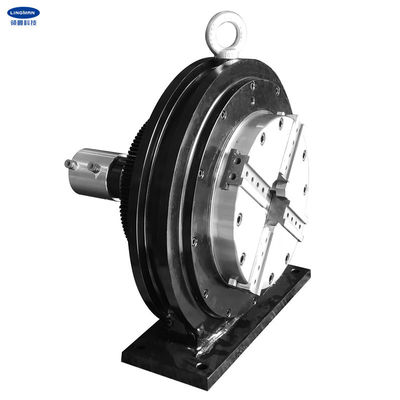

ผลิตภัณฑ์นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับเครื่องตัดท่อเลเซอร์ผลิตภัณฑ์นี้สามารถใช้เป็นแกนหมุนอิสระโดยมีหัวจับอยู่ตรงกลางซึ่งสามารถยึดชิ้นงานได้อย่างแน่นหนาและหมุนได้ในเวลาเดียวกัน
หลังจากที่ฐานผลิตภัณฑ์ได้รับการแก้ไขแล้ว ให้เชื่อมต่อมอเตอร์ที่เข้าชุดกับเฟือง และเชื่อมต่อแหล่งอากาศอัด (0.4-0.9Mpa) เพื่อให้จับยึดและขับเคลื่อนชิ้นงานให้หมุนใช้เป็นหลักในการจับยึดชิ้นงาน การหมุน และการป้อนด้านหน้าและด้านหลัง
เนื่องจากความยาวของชิ้นส่วนที่ตัดด้วยเครื่องตัดจะยาวกว่า ปกติแล้วหัวจับด้านหลังและหัวจับหลักที่เข้าคู่กันจึงมักติดตั้งเป็นคู่หัวจับป้อนชนิดนี้เป็นแบบอัตโนมัติแบบสองสองศูนย์และมีสี่กรงเล็บที่มีกำลังสองสามารถใช้ยึดชิ้นส่วนสมมาตรแกนกลางแบบวงกลม สี่เหลี่ยมจัตุรัส สี่เหลี่ยมผืนผ้า วงรี และแกนกลางอื่นๆ ได้
นอกจากนี้ยังอยู่ในโครงสร้างที่มั่นคงและขอแนะนำให้ใช้กับเครื่องตัดท่อหนัก
2. พารามิเตอร์ประสิทธิภาพ
|
W320S-50 |
|
50mm |
|
4.5KN |
|
0.4-0.9MPa |
|
500r / นาที |
|
20-320mm |
|
260mm |
|
1.68kg.m2 |
|
107กก. |
|
185กก. |
3.ขนาด
| ข้อมูลจำเพาะ | อา | บี | B1 | ค | ดี | อี | F | G | โฮ | ผม | เจ | หลี่ | เอ็ม | นู๋ | โอ | พี | คิว | R | ส | ตู่ |
| W320S-21 | 520 | 260 | 460 | 490 | 175 | 130 | 475 | 223 | 0 | 65 | 88 | 20 | 45 | 4 | 30 | 20 | M12 | 6-M10 | 18 | 375 |
4. ข้อดี
| ก.การออกแบบจังหวะเต็ม |
| ข.การใช้งานที่หลากหลาย การกระจายโปรไฟล์การประมวลผล |
| ค.ความแม่นยำในการวางตำแหน่งซ้ำสูง |
| ง.ค่าบำรุงรักษาต่ำ อายุการใช้งานยาวนาน |
|
อีมีให้เลือกหลายแบบ e.2 กรงเล็บแบบหวีหรือแบบร่องร่อง |
5. สายการผลิต
6. บริการของเรา
| ก.เราเป็นโรงงานโดยตรงด้วยราคาที่ดีและเวลานำที่รวดเร็ว |
| ข.ทีมออกแบบมืออาชีพทำงานร่วมกับคุณ |
| ค.ทีมงาน QC มืออาชีพเพื่อรับประกันคุณภาพสูง |
| ง.ให้บริการ OEM และ ODM |
วิดีโอ
วิดีโอ
|
|
| MOQ: | 1 ชุด |
| ราคา: | USD 2600-3100/set |
| การบรรจุแบบมาตรฐาน: | กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 15-20 วันทำงาน |
| วิธีการชำระเงิน: | T / T, L / C |
| ความสามารถในการจัดหา: | 100 ชุดต่อเดือน |
1. คำอธิบาย
ผลิตภัณฑ์นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับเครื่องตัดท่อเลเซอร์ผลิตภัณฑ์นี้สามารถใช้เป็นแกนหมุนอิสระโดยมีหัวจับอยู่ตรงกลางซึ่งสามารถยึดชิ้นงานได้อย่างแน่นหนาและหมุนได้ในเวลาเดียวกัน
หลังจากที่ฐานผลิตภัณฑ์ได้รับการแก้ไขแล้ว ให้เชื่อมต่อมอเตอร์ที่เข้าชุดกับเฟือง และเชื่อมต่อแหล่งอากาศอัด (0.4-0.9Mpa) เพื่อให้จับยึดและขับเคลื่อนชิ้นงานให้หมุนใช้เป็นหลักในการจับยึดชิ้นงาน การหมุน และการป้อนด้านหน้าและด้านหลัง
เนื่องจากความยาวของชิ้นส่วนที่ตัดด้วยเครื่องตัดจะยาวกว่า ปกติแล้วหัวจับด้านหลังและหัวจับหลักที่เข้าคู่กันจึงมักติดตั้งเป็นคู่หัวจับป้อนชนิดนี้เป็นแบบอัตโนมัติแบบสองสองศูนย์และมีสี่กรงเล็บที่มีกำลังสองสามารถใช้ยึดชิ้นส่วนสมมาตรแกนกลางแบบวงกลม สี่เหลี่ยมจัตุรัส สี่เหลี่ยมผืนผ้า วงรี และแกนกลางอื่นๆ ได้
นอกจากนี้ยังอยู่ในโครงสร้างที่มั่นคงและขอแนะนำให้ใช้กับเครื่องตัดท่อหนัก
2. พารามิเตอร์ประสิทธิภาพ
|
W320S-50 |
|
50mm |
|
4.5KN |
|
0.4-0.9MPa |
|
500r / นาที |
|
20-320mm |
|
260mm |
|
1.68kg.m2 |
|
107กก. |
|
185กก. |
3.ขนาด
| ข้อมูลจำเพาะ | อา | บี | B1 | ค | ดี | อี | F | G | โฮ | ผม | เจ | หลี่ | เอ็ม | นู๋ | โอ | พี | คิว | R | ส | ตู่ |
| W320S-21 | 520 | 260 | 460 | 490 | 175 | 130 | 475 | 223 | 0 | 65 | 88 | 20 | 45 | 4 | 30 | 20 | M12 | 6-M10 | 18 | 375 |
4. ข้อดี
| ก.การออกแบบจังหวะเต็ม |
| ข.การใช้งานที่หลากหลาย การกระจายโปรไฟล์การประมวลผล |
| ค.ความแม่นยำในการวางตำแหน่งซ้ำสูง |
| ง.ค่าบำรุงรักษาต่ำ อายุการใช้งานยาวนาน |
|
อีมีให้เลือกหลายแบบ e.2 กรงเล็บแบบหวีหรือแบบร่องร่อง |
5. สายการผลิต
6. บริการของเรา
| ก.เราเป็นโรงงานโดยตรงด้วยราคาที่ดีและเวลานำที่รวดเร็ว |
| ข.ทีมออกแบบมืออาชีพทำงานร่วมกับคุณ |
| ค.ทีมงาน QC มืออาชีพเพื่อรับประกันคุณภาพสูง |
| ง.ให้บริการ OEM และ ODM |
