| MOQ: | 1 ชุด |
| ราคา: | USD 3400-3800/set |
| การบรรจุแบบมาตรฐาน: | กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 15-20 วันทำงาน |
| วิธีการชำระเงิน: | T / T, L / C |
| ความสามารถในการจัดหา: | 100 ชุดต่อเดือน |
1. คำอธิบาย

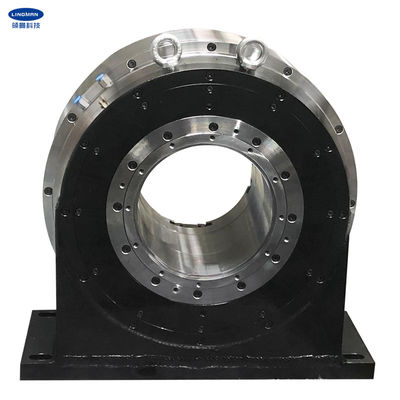

ผลิตภัณฑ์นี้ได้รับการออกแบบมาเป็นพิเศษสำหรับเครื่องตัดท่อเลเซอร์ผลิตภัณฑ์นี้สามารถใช้เป็นแกนหมุนอิสระโดยมีหัวจับอยู่ตรงกลางซึ่งสามารถยึดชิ้นงานได้อย่างแน่นหนาและหมุนได้ในเวลาเดียวกันด้วยกระบอกสูบอิสระสองกระบอกในตัววาล์วทางเดียวและวาล์วตรวจสอบ มีฟังก์ชั่นการถือครองแรงดันในระยะยาว (มากกว่า 8 ชั่วโมง) การหนีบและคลายอย่างรวดเร็วสามารถทำได้โดยการหมุนด้านข้างของช่องอากาศและ ตัดการเชื่อมต่อแหล่งอากาศเพื่อเริ่มงาน
เนื่องจากความยาวของชิ้นส่วนที่ประมวลผลโดยเครื่องตัดเป็นเวลานาน หัวจับหลักที่ใช้เป็นตำแหน่งส่วนหัวของการตัดด้วยเลเซอร์และหัวจับหางที่เข้าคู่กับหัวจับมักจะติดตั้งเป็นคู่บนอุปกรณ์ผลิตภัณฑ์มีโครงสร้างที่มั่นคงและสามารถทนต่อแรงในแนวรัศมี แรงตามแนวแกน และแรงพลิกคว่ำได้มากมีการหมุนที่ราบรื่น ความแม่นยำสูง และเสียงรบกวนต่ำ
ผลิตภัณฑ์นี้เป็นแบบสี่กรงเล็บอัตโนมัติแบบสองกำลัง เพื่อให้สภาพแวดล้อมการใช้งานสะอาดและถูกสุขอนามัย ชุดผลิตภัณฑ์สามารถติดตั้งอุปกรณ์ดูดฝุ่นที่ด้านหลัง และแนะนำให้ติดตั้งในเครื่องตัดท่อ
2. พารามิเตอร์ประสิทธิภาพ
|
G360B-110 |
|
50mm |
|
0.8KN |
|
0.4-0.9MPa |
|
400r / นาที |
|
5-110mm |
|
225mm |
|
2.19Kg.m2 |
|
107กก. |
|
149กก. |
3.ขนาด
| ข้อมูลจำเพาะ | อา | บี | B1 | ค | ดี | อี | F | จี | ชม | ฉัน | เจ | K | หลี่ | เอ็ม | นู๋ | โอ | พี | คิว | R | ส |
| G360B-110 | 420 | 225 | 405 | 427 | 230 | 186 | 365 | 211 | 110 | 122 | 140 | 360 | 30 | 60 | 8 | 6 | 22 | M12 | 12-M8 | 18 |
4.ข้อดี
| ก.การออกแบบจังหวะเต็ม |
| ข.การใช้งานที่หลากหลาย การกระจายโปรไฟล์การประมวลผล |
| ค.ความแม่นยำในการวางตำแหน่งซ้ำสูง |
| ง.ค่าบำรุงรักษาต่ำ อายุการใช้งานยาวนาน |
|
อีมีให้เลือกหลายแบบ e.2 กรงเล็บแบบหวีหรือแบบร่องร่อง |
5.สายการผลิต
6.บริการของเรา
| ก.เราเป็นโรงงานโดยตรงด้วยราคาที่ดีและเวลานำที่รวดเร็ว |
| ข.ทีมออกแบบมืออาชีพทำงานร่วมกับคุณ |
| ค.ทีมงาน QC มืออาชีพเพื่อรับประกันคุณภาพสูง |
| ง.ให้บริการ OEM และ ODM |
|
|
