รายละเอียดสินค้า
สถานที่กำเนิด: จีน
ชื่อแบรนด์: LINGMAN
หมายเลขรุ่น: G400C-170/G500C-225/G500DC-230
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 10
ราคา: USD3000-6000/SETS
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 30 วัน
เงื่อนไขการชำระเงิน: ที/ที
สามารถในการผลิต: 1,000SETS / เดือน
กรงเล็บจังหวะ/เส้นผ่านศูนย์กลาง: |
165/200/220มม |
แรงหนีบสูงสุด: |
1.36-4.86kN |
ปล่อยให้ความดัน: |
0.1-0.9MPa |
จำกัด ความเร็วในการหมุน: |
150/130150รอบ/นาที |
ช่วงหนีบ: |
เส้นผ่านศูนย์กลาง 0-170/0-225/25-225มม |
เซ็นทรัลไฮท์: |
280/315/315มม |
ความเฉื่อยในการหมุน: |
3.95/6.1/6.1กก.ตร.ม |
น้ำหนักชิ้นส่วนที่หมุนได้: |
128.5/140/140กก |
น้ำหนักหน่วยทั้งหมด: |
210/240/240กก |
กรงเล็บจังหวะ/เส้นผ่านศูนย์กลาง: |
165/200/220มม |
แรงหนีบสูงสุด: |
1.36-4.86kN |
ปล่อยให้ความดัน: |
0.1-0.9MPa |
จำกัด ความเร็วในการหมุน: |
150/130150รอบ/นาที |
ช่วงหนีบ: |
เส้นผ่านศูนย์กลาง 0-170/0-225/25-225มม |
เซ็นทรัลไฮท์: |
280/315/315มม |
ความเฉื่อยในการหมุน: |
3.95/6.1/6.1กก.ตร.ม |
น้ำหนักชิ้นส่วนที่หมุนได้: |
128.5/140/140กก |
น้ำหนักหน่วยทั้งหมด: |
210/240/240กก |

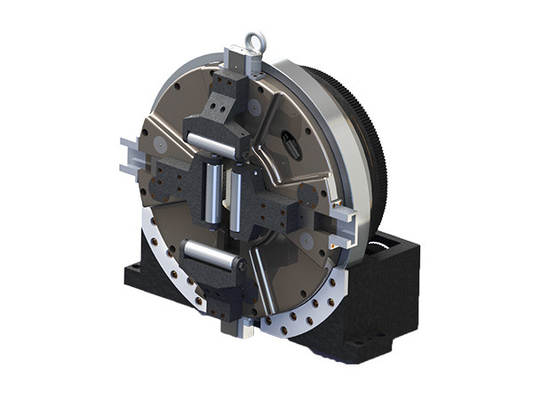

หัวจับเลเซอร์หลักแบบเต็มจังหวะสำหรับเครื่องตัดเลเซอร์หลอด - เลเซอร์ HSG / XT / Jiatai / PENTA CHUTIAN / LONGXIN / เลเซอร์ของฮัน
ผลิตภัณฑ์นี้ออกแบบมาเป็นพิเศษสำหรับอุปกรณ์ตัดท่อด้วยเลเซอร์ตัวผลิตภัณฑ์สามารถใช้เป็นสปินเดิลหมุนอิสระได้ โดยมีหัวจับตรงกลางที่สามารถหนีบชิ้นงานได้อย่างมั่นคงและหมุนไปพร้อมกันสามารถจับยึดและคลายออกได้อย่างรวดเร็วโดยการหมุนช่องอากาศเข้าจากด้านข้าง, ปลดการเชื่อมต่อแหล่งอากาศก่อนทำงานหลังจากยึดฐานผลิตภัณฑ์แล้ว จำเป็นต้องเชื่อมต่อมอเตอร์และเฟืองที่ตรงกันเท่านั้น และสามารถเชื่อมต่อแหล่งอากาศอัด (0.1-0.9MPA) เพื่อหนีบชิ้นงานและขับเคลื่อนชิ้นงานให้หมุนได้
หัวจับทำงานได้เต็มจังหวะโดยไม่ต้องปรับตำแหน่งสี่ขากรรไกรเพิ่มเติม และสามารถจับยึดอุปกรณ์ท่อที่เกี่ยวข้องได้ทั้งหมด ซึ่งช่วยปรับปรุงประสิทธิภาพการผลิตหัวจับใช้โครงสร้างแบบปิดสนิท ซึ่งมีความเสถียรและต้านทานการสึกหรอได้ดีกว่าติดตั้งตลับลูกปืนแบบลูกกลิ้งและมีอายุการใช้งานยาวนานความแม่นยำในการหมุนและความแม่นยำของตำแหน่งซ้ำนั้นสูงกว่าหัวจับเลเซอร์แบบดั้งเดิม และแรงจับยึดก็มากกว่าผลิตภัณฑ์ที่คล้ายคลึงกันในตลาดในกรณีของความกดอากาศต่ำ สามารถรับแรงยึดที่น้อยลงเพื่อให้เป็นไปตามข้อกำหนดของอุปกรณ์ท่อที่มีผนังบางกำลังประมวลผล.
ผลิตภัณฑ์นี้ใช้กันอย่างแพร่หลายในเครื่องมือเครื่องจักรแปรรูปท่อ เช่น เครื่องตัดท่อด้วยเลเซอร์โดยเฉพาะ
| 型号 แบบอย่าง |
爪行程/直径 มม ระยะชัก/เส้นผ่านศูนย์กลาง |
最大夹紧力KN แรงหนีบสูงสุด |
许用压力MPa ความดันที่อนุญาต |
极限转速r/นาที จำกัด ความเร็ว |
夹紧范围มม ช่วงหนีบ |
中心高mm ความสูงกลาง |
转动惯量Kg.m2ความเฉื่อยในการหมุน | 转动部分重量 กก น้ำหนักชิ้นส่วนที่หมุนได้ |
整机重量กก น้ำหนักหน่วยทั้งหมด |
| G400C-170 | 165 | 1.36 (0.5MPA) 2.45 (0.9MPA) |
0.1-0.9 | 150 | φ0-170 | 280 | 3.95 | 128.5 | 210 |
| G500C-225 | 200 | 1.6(0.5MPA) 2.77 (0.9MPA) |
0.1-0.9 | 130 | φ0-225 | 315 | 6.1 | 140 | 240 |
| G500DC-230 | 220 |
2.7 ( 0.5MPA) 4.86 (0.9MPA) |
0.1-0.9 | 15 | φ25-225 | 315 | 6.1 | 140 | 240 |
| 规格 ข้อมูลจำเพาะ |
ก | ข | บี1 | ค | ง | อี | ฉ | ช | ชม | ฉัน | เจ | เค | แอล | ม | เอ็น | อ | พี | ถาม | ร | ส |
| G400C-170 | 600 | 280 | 590 | 602 | 100 | 60 | 570 | 273 | 170 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
| G500C-225 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
| G500DC-230 | 670 | 315 | 694 | 672 | 100 | 60 | 640 | 273 | 225 | 235 | 250 | 400 | / | / | / | 10 | / | / | 8-M8 | 18X21 |
