| MOQ: | 1 ชุด |
| ราคา: | USD 8500-8900 set |
| การบรรจุแบบมาตรฐาน: | กล่องไม้ |
| ระยะเวลาการจัดส่ง: | 10-15 วันทำงาน |
| วิธีการชำระเงิน: | T / T, L / C |
| ความสามารถในการจัดหา: | 50 ชุดต่อเดือน |
1คําอธิบาย

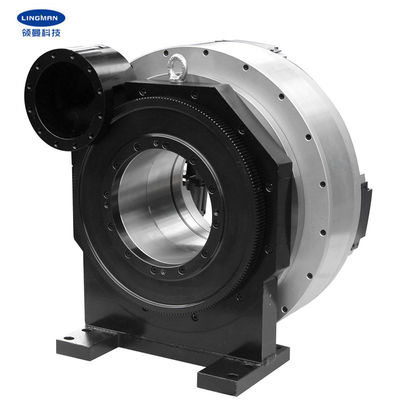

ชั๊กของเราเป็นหลักสําหรับเครื่องตัดหลอดเลเซอร์ ชั๊กทั้งตัวสามารถใช้เป็นสปินด์หมุนอิสระและชิ้นงานสามารถ clamped แข็งแรงและหมุนในเวลาเดียวกันหลังจากฐานผลิตภัณฑ์ถูกกําหนด, เพื่อกริมและหมุนชิ้นงาน, มันเพียงแค่จําเป็นต้องอุปกรณ์ด้วยมอเตอร์ที่ตรงกันและเชื่อมต่อมันกับเกียร์และในขณะเดียวกันเชื่อมต่อแหล่งอากาศกด.
ชัคสามารถทํางานในจังหวะเต็มที่โดยไม่ต้องปรับเพิ่มเติมของสี่เล็บ. มันสามารถ clamp ทุก fittings ท่อที่เกี่ยวข้องและปรับปรุงประสิทธิภาพการผลิต. ในกรณีของความดันอากาศต่ํา,สามารถได้รับแรงกั้นที่เล็กกว่าโดยตอบสนองความต้องการในการแปรรูปไฟท์ท่อผนังบาง
ผลิตภัณฑ์นี้ถูกใช้อย่างแพร่หลายในเครื่องตัดหลอดเลเซอร์พิเศษและระบบเครื่องแปรรูปหลอดอื่น ๆ
2. ปริมาตรการทํางาน
|
เลขรุ่น |
G800D-360 |
| การกระแทกข้อมือ | 260 มม. |
| ความแรงกั้นสูงสุด | 4.1KN |
| ความดันอนุญาต | 0.2-0.9MPa |
| ความเร็วจํากัด | 150 r/min |
| ระยะการจับ | 15-360 มม. |
| ความสูงกลาง | 425 มม. |
| อินเนอร์เซียหมุน | 17.69กิโลกรัม |
| น้ําหนักส่วนหมุน | 251 กิโลกรัม |
| น้ําหนักของหน่วยทั้งหมด | 369 กิโลกรัม |
หมายเหตุ: ตัวเลขด้านบนเป็นปารามิเตอร์มาตรฐาน เรายังสามารถออกแบบผลิตภัณฑ์ตามความต้องการพิเศษของลูกค้า.
ครับ3ขนาด
| รายละเอียด | A | B | B1 | C | D | E | F | G | H | ฉัน | J | K | O | R | S |
| G800D-360 | 652 | 425 | 800 | 825 | 280 | / | 587 | 405.5 | 360 | 390 | 430 | 650 | 8 | 12-M12 | 18X20 |
4ข้อดี
| a. การออกแบบแบบครบจังหวะ |
| b. การใช้งานที่หลากหลาย การปรับปรุงรูปแบบการแปรรูป |
| c ความแม่นยําในการตั้งตําแหน่งที่ซ้ําซ้ําสูง |
| d. ค่าบํารุงรักษาที่ต่ํา, อายุการใช้งานยาว |
|
e. มีการจัดตั้งหลายแบบ e.1 แข็งแรงหรือว่าง e.2 เงือกประเภทหางหรือแบบกระดูก |
5สายการผลิต
6บริการของเรา
| a. เราเป็นโรงงานโดยตรงที่มีราคาดีและเวลานําเร็ว |
| b.ทีมงานออกแบบมืออาชีพทํางานกับคุณ |
| c ทีมงาน QC ที่เป็นมืออาชีพ เพื่อรับประกันคุณภาพสูง |
| d. การให้บริการ OEM และ ODM |
|
|
