รายละเอียดสินค้า
สถานที่กำเนิด: ฉางโจว เจียงซู ประเทศจีน
ชื่อแบรนด์: Lingman
หมายเลขรุ่น: หัวจับโรตารี่นิวเมติกG700D-270
เงื่อนไขการชำระเงินและการจัดส่ง
จำนวนสั่งซื้อขั้นต่ำ: 1 ชุด
ราคา: USD 4800-5200 set
รายละเอียดการบรรจุ: กล่องไม้
เวลาการส่งมอบ: 10-15 วันทำการ
เงื่อนไขการชำระเงิน: ที/ที, แอล/ซี
สามารถในการผลิต: 500 ชุดต่อเดือน
ชื่อผลิตภัณฑ์: |
นิวเมติกโรตารี่ Chuck |
เล็บขบ: |
242mm |
แรงหนีบสูงสุด: |
3.16KN |
ความดันที่อนุญาต: |
0.2-0.9MPA |
จำกัดความเร็ว: |
115r/นาที |
ช่วงหนีบ: |
15-270mm |
เซ็นทรัลไฮท์: |
375mm |
ความเฉื่อยในการหมุน: |
10.92kg.㎡ |
ชื่อผลิตภัณฑ์: |
นิวเมติกโรตารี่ Chuck |
เล็บขบ: |
242mm |
แรงหนีบสูงสุด: |
3.16KN |
ความดันที่อนุญาต: |
0.2-0.9MPA |
จำกัดความเร็ว: |
115r/นาที |
ช่วงหนีบ: |
15-270mm |
เซ็นทรัลไฮท์: |
375mm |
ความเฉื่อยในการหมุน: |
10.92kg.㎡ |
1. คำอธิบาย

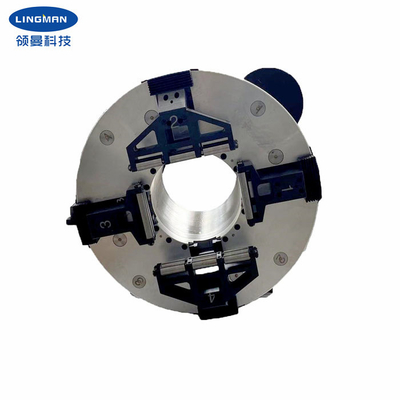

หัวจับเป็นหัวจับแบบสี่ขาเต็มจังหวะที่ออกแบบมาเป็นพิเศษสำหรับอุปกรณ์ตัดท่อด้วยเลเซอร์ตัวจับสามารถทำงานเป็นแกนหมุนอิสระได้หลังจากที่ฐานของผลิตภัณฑ์ได้รับการแก้ไขแล้ว เพียงเพิ่มการเชื่อมต่อมอเตอร์และเฟืองที่รองรับ จากนั้นเชื่อมต่อแหล่งอากาศอัด (0.3-0.9mpa) เพื่อยึดชิ้นงานและขับเคลื่อนชิ้นงานให้หมุนChuck ทำงานเต็มจังหวะ ไม่จำเป็นต้องปรับตำแหน่งของ PAWS ทั้งสี่ชัคใช้โครงสร้างที่ปิดสนิทพร้อมกับแบริ่งลูกกลิ้งแบบไขว้เมื่อเทียบกับผลิตภัณฑ์ที่คล้ายคลึงกันในท้องตลาด หัวจับมีความแม่นยำในการหมุนและความแม่นยำในการทำซ้ำที่สูงกว่า รวมถึงแรงจับยึดที่สูงขึ้น
การพัฒนาทั้งชุดของหัวจับแกนหมุนสี่ขากรรไกรกำลังตัดด้วยเลเซอร์สองชุดเป็นการสังเคราะห์หัวจับพรีนิวแมติกของบริษัทของเราและผลิตภัณฑ์เกี่ยวกับลมอื่นๆ ที่เกี่ยวข้อง หลังจากหลายครั้งเพื่อปรับปรุงคุณภาพของการวิจัยและการออกแบบมีลักษณะโครงสร้างเรียบง่าย ติดตั้งง่าย ใช้งานสะดวก สะอาด และทนทาน จับยึดและความแม่นยำทนทานสามารถปรับปรุงประสิทธิภาพการดำเนินงาน ลดต้นทุนการผลิต และลดความเข้มแรงงานของพนักงานผลิตภัณฑ์นี้เหมาะสำหรับเครื่องตัดท่อมืออาชีพ, เครื่องแผ่นท่อและชิ้นส่วนท่อจับอื่น ๆ เหมาะสำหรับทุกชนิดของท่อกลม, ท่อสี่เหลี่ยม, ท่อสี่เหลี่ยม, การประมวลผลการตัดท่อรูปไข่, การดัดแปลงเล็กน้อยของกรงเล็บสามารถตัดได้ทุกชนิด รูปร่างของท่อ
2. พารามิเตอร์ประสิทธิภาพ
ชื่อผลิตภัณฑ์ | หัวจับโรตารี่นิวเมติก |
หมายเลขรุ่น |
G700D-270 |
เล็บขบ | 240mm |
แรงหนีบสูงสุด | 3.15KN |
ความดันที่จัดสรรได้ | 0.3-0.9MPa |
จำกัดความเร็ว | 120/นาที |
ช่วงหนีบ | 15-265mm |
ความสูงตรงกลาง | 375mm |
ความเฉื่อยในการหมุน |
10.9kg.㎡ |
น้ำหนักชิ้นส่วนที่หมุนได้ | 215กก. |
น้ำหนักทั้งหน่วย | 307กก. |
หมายเหตุ: ตัวเลขด้านบนเป็นพารามิเตอร์มาตรฐานนอกจากนี้เรายังสามารถออกแบบผลิตภัณฑ์ตามความต้องการพิเศษของลูกค้า.
3. ขนาด
ข้อมูลจำเพาะ | อา | บี | B1 | ค | ดี | อี | F | จี | ชม | ฉัน | เจ | K | โอ | R | ส |
G700D-270 | 665 | 375 | 700 | 725 | 265 | 220 | 610 | 380 | 270 | 330 | 296 | 558 | 5 | 12-M10 | 18X28 |
4. ข้อดี
ก.การออกแบบจังหวะเต็ม |
ข.แอพพลิเคชั่นที่หลากหลาย โปรไฟล์การประมวลผลที่หลากหลาย |
ค.ความแม่นยำในการวางตำแหน่งซ้ำสูง |
ง.ค่าบำรุงรักษาต่ำ อายุการใช้งานยาวนาน |
อีมีให้เลือกหลายแบบ e.1 แข็งหรือกลวง e.2 กรงเล็บแบบหวีหรือแบบร่องร่อง |
5. บริการของเรา
ก.เราเป็นโรงงานโดยตรงด้วยราคาที่ดีและเวลานำที่รวดเร็ว |
ข.ทีมออกแบบมืออาชีพทำงานร่วมกับคุณ |
ค.ทีมงาน QC มืออาชีพเพื่อรับประกันคุณภาพสูง |
ง.ให้บริการ OEM และ ODM |
